사람들은 종종 다음과 같이 묻습니다. MS 실런트란 무엇입니까? 실리콘 실런트와 정확히 어떻게 다른가요?
1. MS 실란트의 화학 구조 및 준비

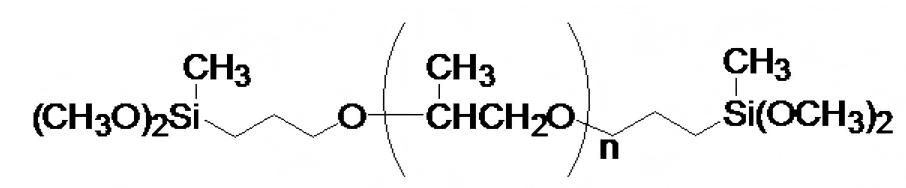

실제로 "MS"는 "변성 실리콘"(구체적으로는 실란 변성 폴리에테르)을 의미합니다. 이는 폴리에테르 백본과 가수분해 가능한 실록산 말단 그룹을 특징으로 하는 일종의 프리폴리머입니다. 그 분자 구조는 아래 그림에 나와 있습니다.

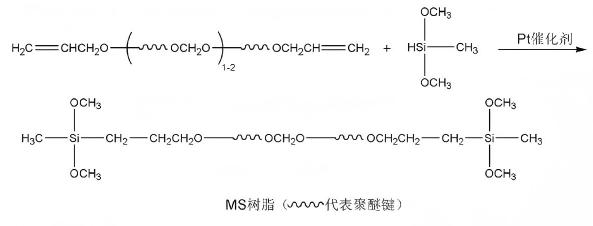

앞서 언급한 프리폴리머를 제조하기 위한 중요한 단계는 먼저 고분자량 디알릴 폴리에테르 폴리올을 합성하는 것입니다. 이어서, 아래 그림과 같이 촉매 존재 하에서 메틸디메톡시실란(MDMS)과 고분자량 디알릴폴리에테르폴리올의 하이드로실릴화 반응을 통해 실란 변성 폴리에테르(MS) 수지가 생성됩니다.
2. MS 실런트의 경화 메커니즘

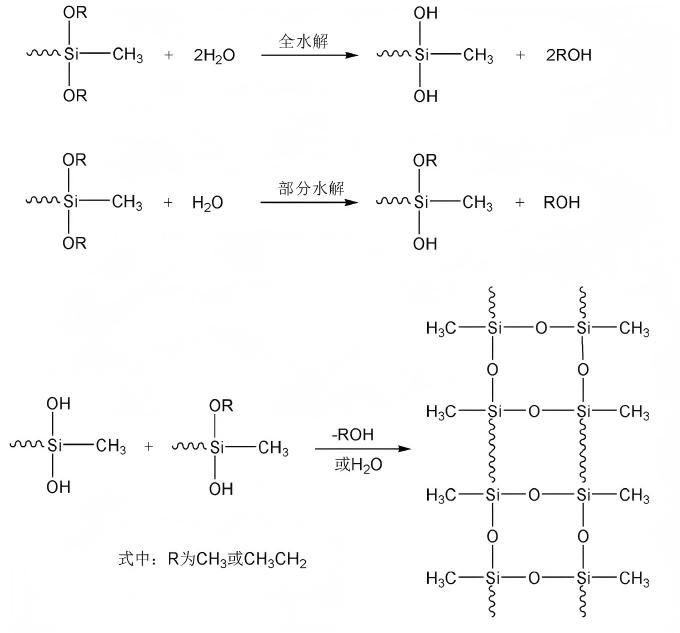

1액형 MS 실런트의 경화 메커니즘은 1액형 실리콘 실런트와 유사한 수분 경화형입니다. 실온에서 수분과 촉매의 결합 작용에 의해 폴리머 사슬 끝에 있는 실록산 그룹이 먼저 가수분해되어 실라놀 그룹(Si-OH)을 형성합니다. 이어서 두 개의 Si-OH 그룹 사이 또는 Si-OH 그룹과 Si-OR 그룹 사이에서 축합 반응이 일어나 물이나 알코올을 방출하고 Si-O-Si 결합을 형성합니다. 이는 3차원 네트워크 구조를 갖는 엘라스토머를 생성하는 분자 가교를 초래합니다.
3. MS 실런트의 특성
분자 구조에 따라 MS 실런트의 폴리머 백본은 실리콘 실런트의 폴리머 백본과 크게 다릅니다. 폴리설파이드, 실리콘, 폴리우레탄 실런트 이후에 개발된 차세대 건축용 실런트입니다.
폴리황화물 실런트는 느린 저온 경화, 노화 및 경화 경향, 열악한 내구성, 강하고 자극적인 냄새로 인해 점차 산업용에서 사용이 줄어들고 있습니다.
폴리우레탄 실런트(주로 산업용으로 사용됨)는 고강도, 인열 저항성, 유연성, 내마모성, 펑크 저항성, 오일 및 화학적 부식에 대한 저항성을 특징으로 합니다. 그러나 기존의 폴리우레탄 실런트에는 유리 이소시아네이트가 함유되어 있는 경우가 많습니다. 이 이소시아네이트는 도포하는 동안 자극적인 냄새를 방출하고 건강에 위험을 초래할 수 있습니다. 더욱이, 경화 중에 이산화탄소가 방출되면 기포가 형성되어 실런트의 외관과 기계적 특성이 모두 손상될 수 있습니다.
실리콘 실런트(시중에 판매되는 글레이징 및 커튼월 실런트의 대부분을 구성)는 빠른 경화, 기포 없는 성능, 비다공성 표면에 대한 강력한 접착력, 열, 습도 및 노화에 대한 탁월한 저항성, 우수한 보관 안정성을 제공합니다. 그러나 인열 강도가 낮고 천공 저항성이 낮습니다. 또한 실런트 층은 콘크리트, 석재 및 기타 장식 재료를 얼룩지게 할 수 있는 기름성 삼출물이 발생하기 쉬우며, 이로 인해 미관이 저하되고 덧칠할 수 없게 됩니다.
MS 실런트는 실리콘과 폴리우레탄 실런트의 장점을 대부분 결합하여 전체적으로 뛰어난 성능을 제공합니다.
1) 광범위한 기재 접착성: 실릴 말단 폴리에테르의 낮은 표면 에너지와 높은 투과성으로 인해 이 소재는 대부분의 무기물, 금속 및 플라스틱 기재에 탁월한 습윤성을 나타내어 강한 접착력을 나타냅니다.
2) 환경 친화성: 실란 변성 폴리에테르는 실릴옥시 말단 폴리에테르 그룹이 있는 장쇄 구조를 특징으로 합니다. 폴리우레탄 실런트와 달리 독성 이소시아네이트 그룹이나 유리 이소시아네이트를 포함하지 않습니다. 점도가 낮고 작업성이 우수하여 가공특성 조정을 위한 유기용제가 필요하지 않아 휘발성유기화합물(VOC) 함량이 매우 낮습니다.
3) 도장성: 표준 실리콘 실런트는 도포 후 도장하거나 착색할 수 없습니다. 색상은 사전에 맞춤식으로 구성되어야 합니다. 반면 실란 변성 폴리에테르 실런트는 도장할 수 있어 우수한 도장성을 제공합니다.
4) 실리콘 대비 우수한 내오염성: 건물 표면이나 접합부를 얼룩지게 하는 유성 분자가 스며나지 않아 건물의 미적 매력을 장기간 유지합니다. 대조적으로, 실리콘 실런트는 빗물 및 먼지와 결합하여 건물 외부에 잘 지워지지 않는 얼룩을 형성하는 작은 분자를 스며 나올 수 있습니다.
5) 폴리우레탄 대비 우수한 내후성: Si-O-Si 화학결합과 유연한 폴리에테르 세그먼트로 구성된 3차원 가교 네트워크 구조를 지닌 소재입니다. Si-O-Si 결합은 우수한 노화 및 내후성을 제공하는 반면, 유연한 폴리에테르 세그먼트는 우수한 유연성과 높은 신율을 제공합니다.
